Vpn Site to Site

Introduccion

Configuraremos una conexión VPN sitio a sitio entre dos equipos del cloud openstack:

Cada equipo estará conectado a dos redes, una de ellas en común. Para la autenticación de los extremos se usarán obligatoriamente certificados digitales, que se generarán utilizando openssl y se almacenarán en el directorio /etc/openvpn, junto con con los parámetros Diffie-Helman y el certificado de la propia Autoridad de Certificación.

Se utilizarán direcciones de la red 10.99.99.0/24 para las direcciones virtuales de la VPN. Tras el establecimiento de la VPN, una máquina de cada red detrás de cada servidor VPN debe ser capaz de acceder a una máquina del otro extremo.

VPN sitio a sitio con OpenVPN y certificados x509

• Servidor 1: vpn_server

  • Red común 172.22.201.64
  • Red 10.0.0.8
  • Red1 192.168.100.2

• Maquina de la red local 1: lan

  • Red1 192.168.100.10

• Servidor 2: vpn_server2

  • Red común 172.22.201.33
  • Red 10.0.0.13
  • Red2 192.168.200.8

• Maquina de la red local 1: lan2

  • Red2 192.168.200.4

Tras el establecimiento de la VPN, una máquina de cada red detrás de cada servidor VPN debe ser capaz de acceder a una máquina del otro extremo.

Cabe decir que tenemos instalado en las 4 máquinas el paquete openvpn.

Configuración

En este caso mi servidor hace de cliente del servidor del servidor de mi compañera celia.

Fichero de configuracion de mi maquina que hara de cliente:

#### Fichero de sit-to-site vpn ####
#Dispositivo de túnel
dev tun

#IP del servidor
remote 172.22.201.33 (ip del servidor interno)

#Encaminamiento
ifconfig 10.99.99.2 10.99.99.1

# Subred remota
route 192.168.200.0 255.255.255.0 (ip externa del servidor)

#Rol de cliente
tls-client

#Certificado de la CA
ca /etc/openvpn/ca_celia.crt

#Certificado cliente
cert /etc/openvpn/cliente_celia.crt

#Clave privada cliente
key /etc/openvpn/cliente_celia.key

#Activar la compresión LZO
comp-lzo

#Detectar caídas de la conexión
keepalive 10 60

#Nivel de la información
verb 3

log /var/log/vpn.log

Para ello mi compañera celia a tenido que pasarme los certificados y claves necesarias para que la conexion se establezca de forma corracta.

Fichero Servidor celia:

# Use a dynamic TUN device
dev tun

# Virtual ip
ifconfig 10.99.99.1 10.99.99.2

# Local subnet
route 192.168.100.0 255.255.255.0 (ruta de mi maquina que hace de cliente)

# Enable TLS and assume server role
tls-server

# Diffie-Hellman
dh /etc/openvpn/keys/dh.pem

# Certificado de la CA
ca /etc/openvpn/keys/ca.crt

# Certificado local
cert /etc/openvpn/keys/servidor.crt

# Clave privada
key /etc/openvpn/keys/servidor.key

# Use fast LZO compression
comp-lzo

# Ping remote every 10sg and restart after 60sg passed without sign of file from remote.
keepalive 10 60

# Set output verbosity to normal usage range
verb 3

log /var/log/office1.log

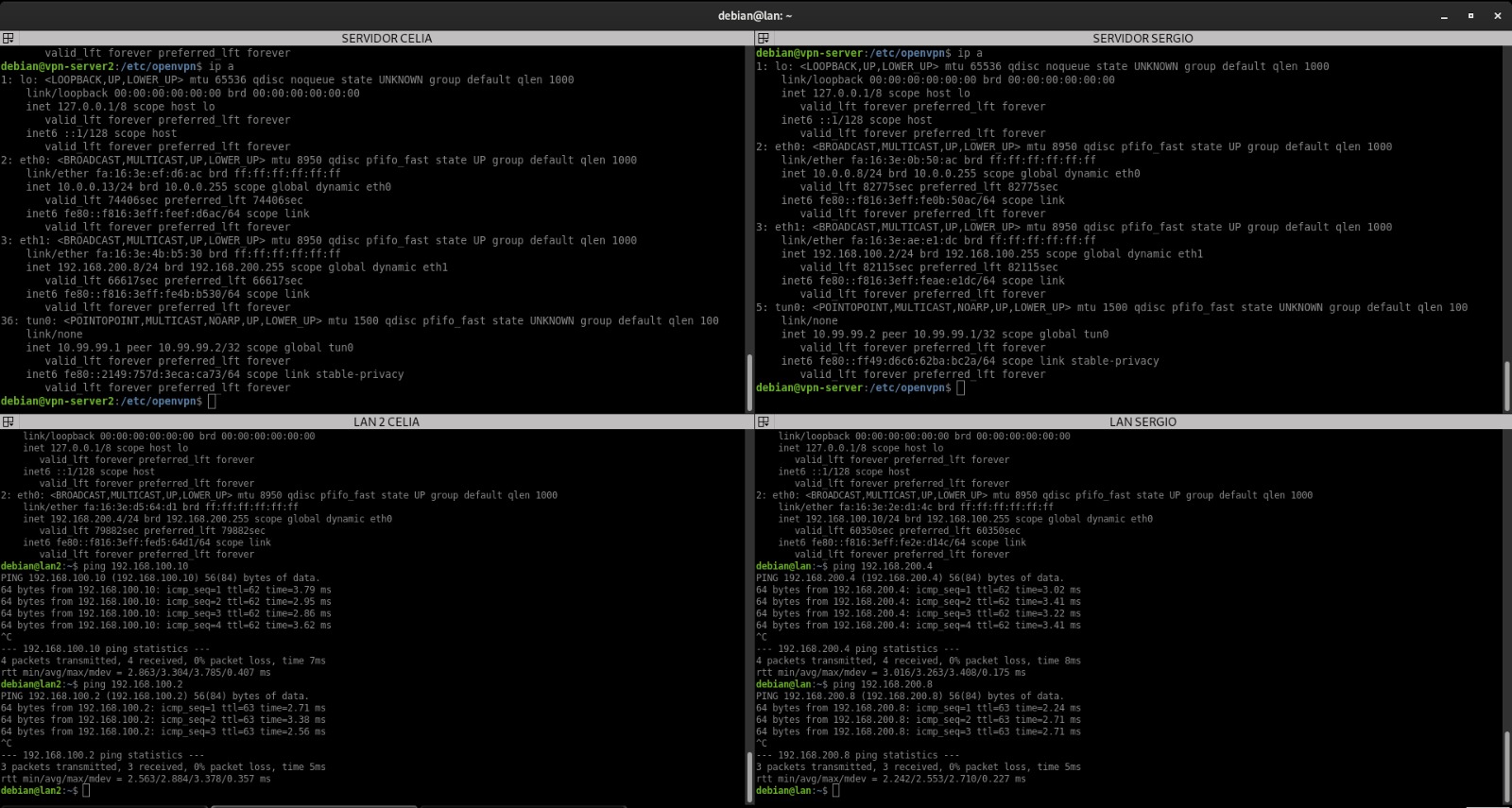

Una vez establecido el tunel vpn comprobamos que tanto servidor como cliente en ambas redes tienen conexion ejecutando un ping por ejemplo.
